La sortie d’ABViewer 16

Nous sommes heureux d’annoncer la sortie d’ABViewer 16 ! Cette version apporte d’importantes améliorations dans toutes les fonctionnalités clés — de la visualisation et des mesures 3D à la conversion PDF en DWG/DXF, ainsi qu’à la génération de G-code.

VERSION D’ESSAI GRATUITE D’ABVIEWER 16

Vous trouverez ci-dessous la liste détaillée des nouvelles fonctionnalités et des améliorations introduites dans ABViewer 16.

Améliorations 3D :

• Amélioration de l’importation des formats STEP, SLDPRT, X_T, X_B et ACIS.
• Amélioration de l’exportation vers les formats STEP et ACIS.
• Ajout de nouvelles options d’affichage pour les modèles 3D :
  • Normal à – aligne la vue perpendiculairement à la face sélectionnée.
  • Normal à une entité – aligne la vue perpendiculairement à la face sélectionnée et l’adapte à la zone d’affichage (maintenez Shift, sélectionnez une face, puis choisissez Normal à une entité).
  • Inverser la vue – inverse la vue actuelle pour l’afficher depuis le côté opposé.

• Amélioration de l’outil Rectangle englobant:
  • Ajout du calcul du rectangle englobant minimum orienté, en complément du rectangle englobant aligné aux axes.

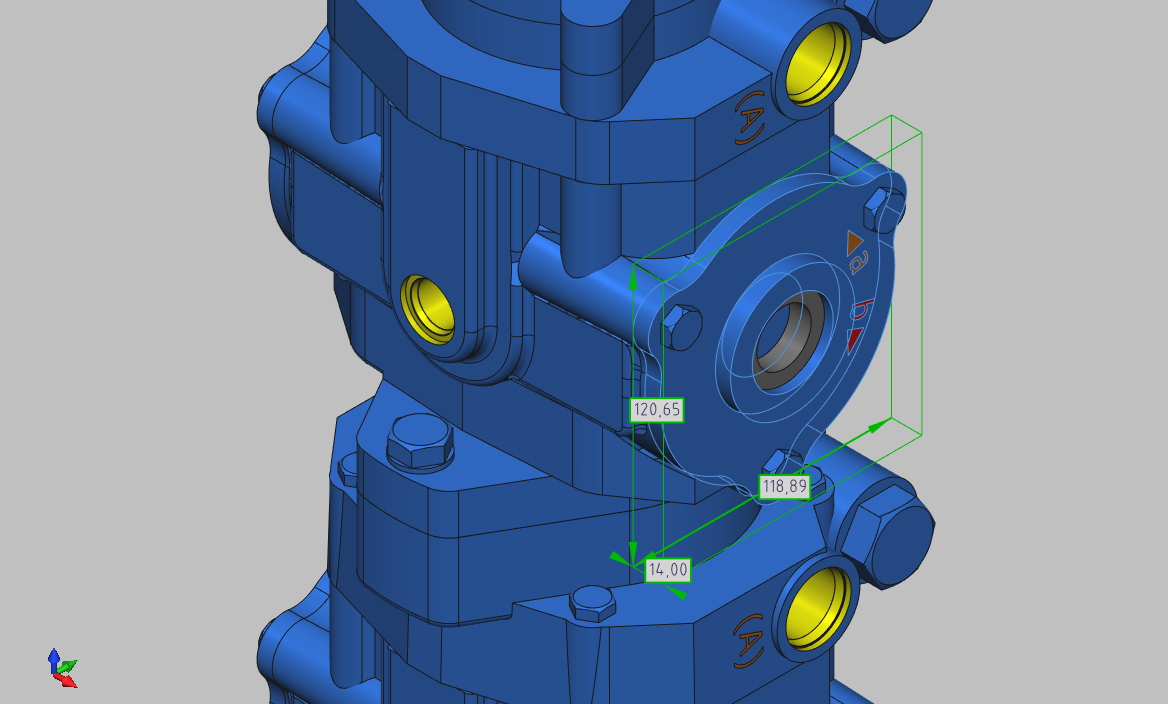

  • Il est désormais possible d’obtenir les dimensions globales non seulement pour l’ensemble du modèle, mais aussi pour un élément sélectionné (cliquez sur Rectangle englobant, puis sélectionnez un solide ou maintenez Shift et sélectionnez une face individuelle).

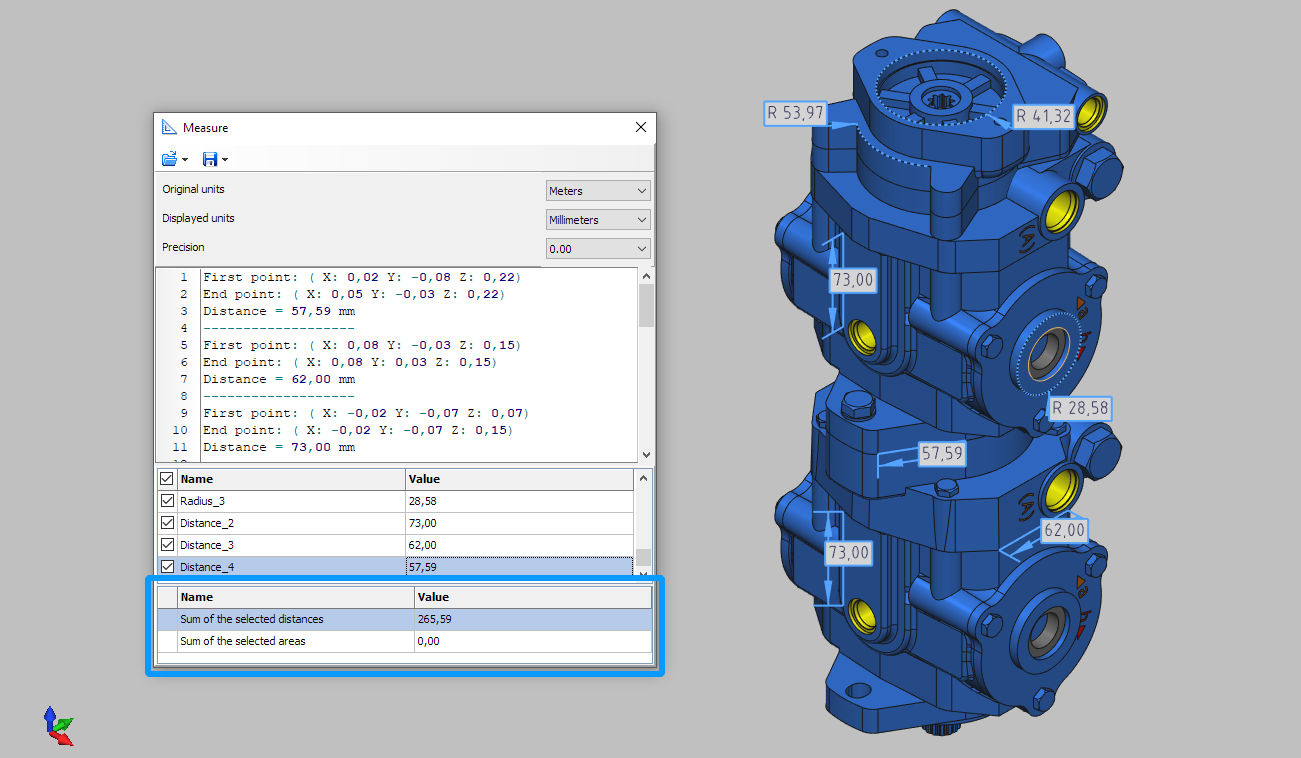

• Ajout du calcul des mesures totales pour les modèles 3D.

Améliorations 2D :

• Amélioration de l’importation des formats DWG, DXF, DWF, HPGL et SVG.
• Amélioration de l’exportation vers les formats DWG, DXF, SVG et PDF.
• Ajout de l’exportation vers les formats DWG et DXF 2010, 2013, 2018.
• Amélioration des outils de mesure 2D.
  • Amélioration de l’expérience de mesure.

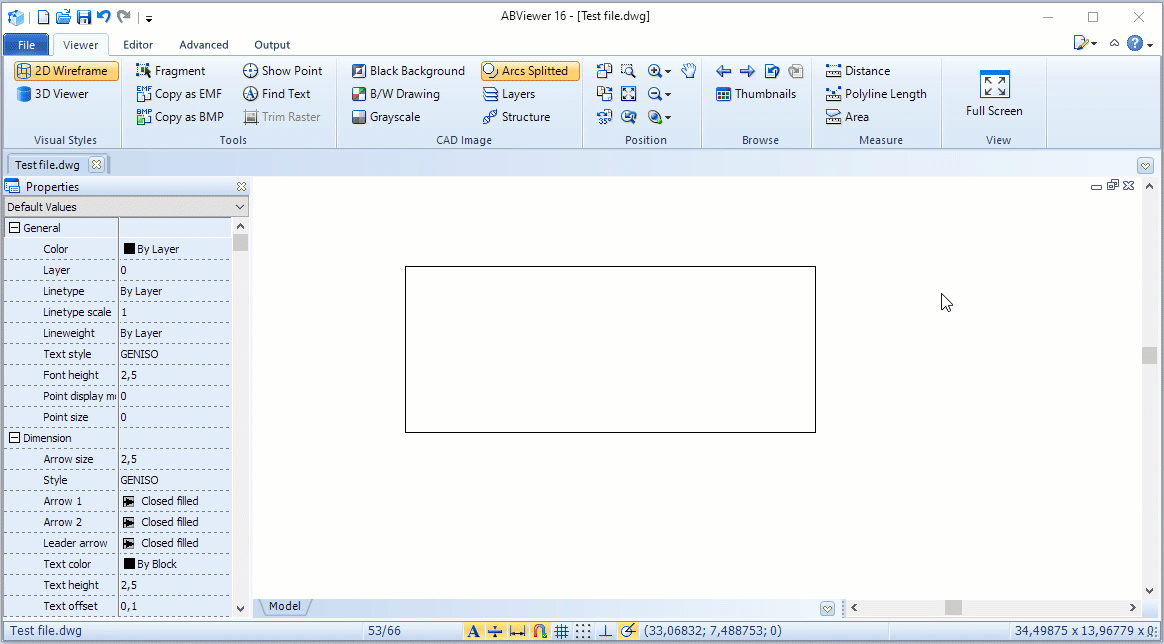

  • Ajout de l’affichage d’informations de mesure supplémentaires.

Amélioration de la conversion PDF vers DWG/DXF :

• Amélioration générale de la qualité de conversion.
• Ajout d’un paramètre permettant d’appliquer la transparence aux remplissages (Options -> Chargement/Enregistrement -> Appliquer la transparence aux remplissages).
• Ajout d’un paramètre permettant d’effectuer la conversion via la boîte de dialogue Enregistrer sous (Options -> Chargement/Enregistrement -> Convertir un PDF en dessin éditable).
• Ajout d’une option pour ouvrir automatiquement le fichier après la conversion pour davantage de confort.

Amélioration de la génération du G-code :

• Ajout de l’outil Créer une poche permettant de créer des poches de n’importe quelle forme (sélectionnez un contour, faites un clic droit et choisissez Créer une poche).

• Ajout d’un paramètre pour arrondir les coordonnées à un multiple spécifié (Paramètres de G-code -> Général -> Facteur de précision).
• Ajout d’un paramètre pour spécifier le positionnement incrémental (G91) (Paramètres de G-code -> Positionnement -> Système de positionnement).

Améliorations du mode Éditeur :

• Amélioration générale de l’expérience d’édition.

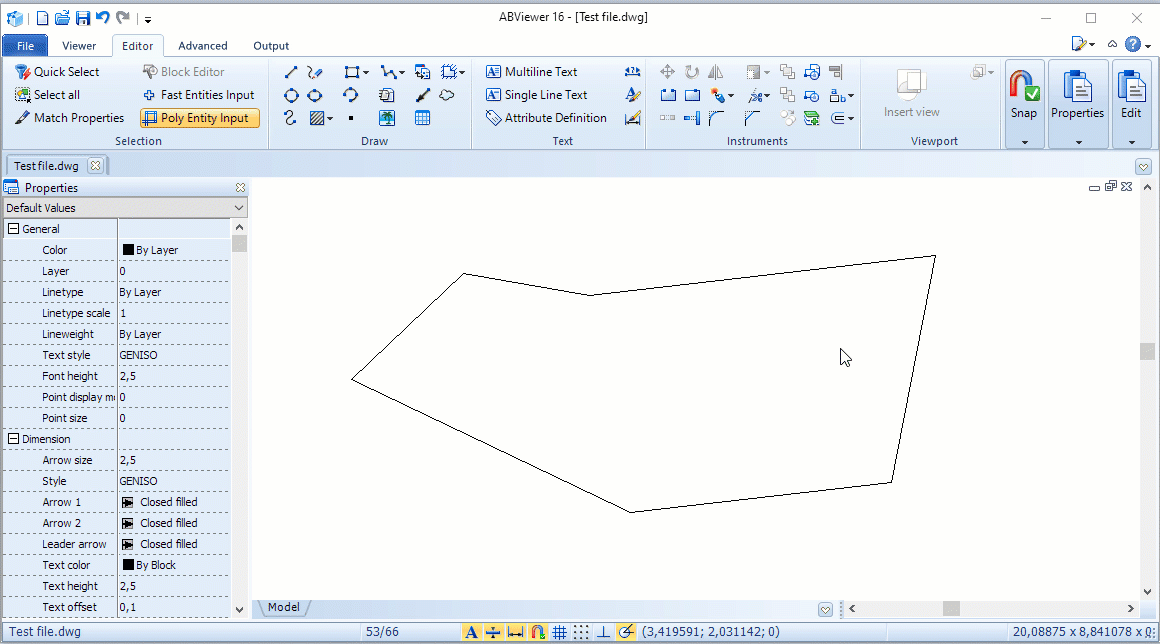

• Ajout de l’outil Décalage pour créer des cercles concentriques et des contours à une distance spécifiée de l’objet sélectionné.

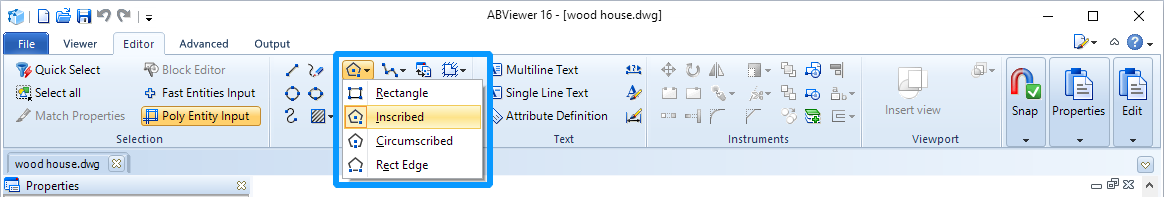

• Ajout de l’outil Polygone pour créer différents types de polygones : Inscrit, Circonscrit et Par côté.

• Ajout de l’outil Points de coordonnées, qui permet de placer des points à des coordonnées spécifiées avec connexion automatique des lignes, et prend en charge l’importation/exportation des points de coordonnées aux formats TXT et CSV.

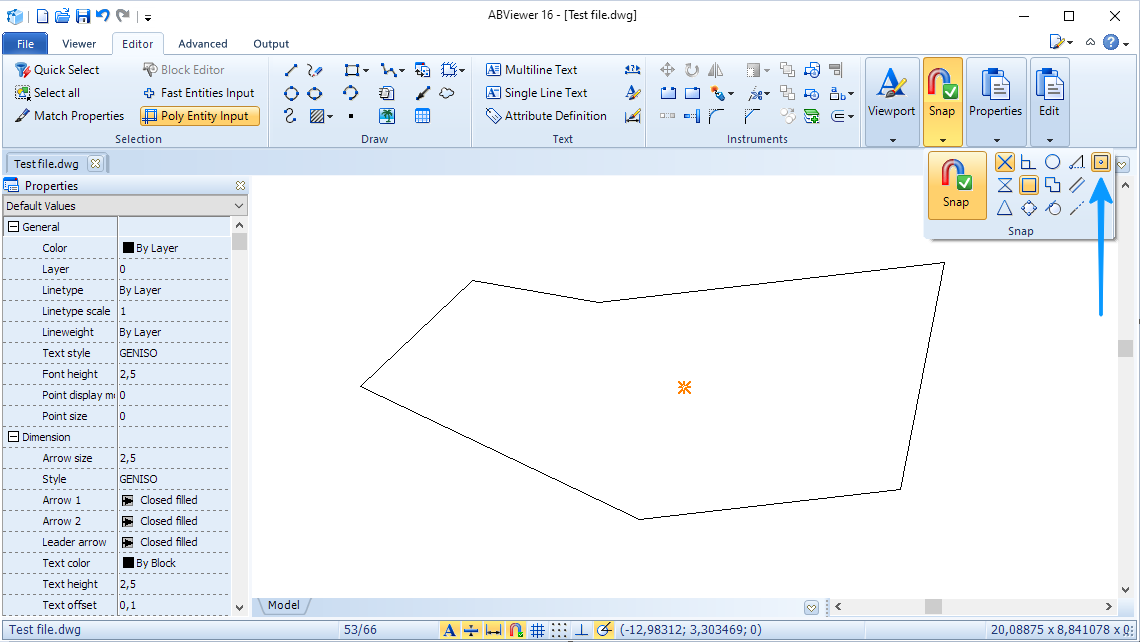

• Ajout de l’Accrochage au centre géométrique et de l’option permettant d’afficher son symbole pour les polylignes fermées.

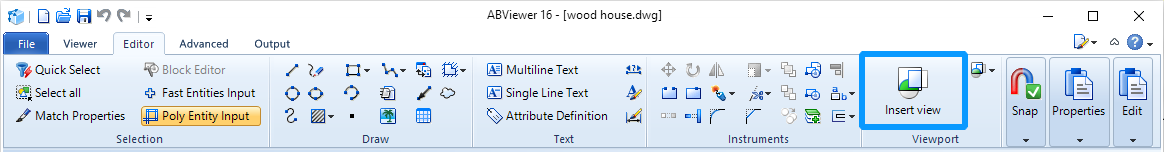

• Ajout d’une nouvelle méthode d’insertion des fenêtres de visualisation : cliquez sur Insérer une vue dans l’onglet Éditeur, sélectionnez une zone du dessin, puis placez-la dans la présentation après avoir défini l’échelle souhaitée via le menu contextuel.

• Amélioration de la navigation dans les fenêtres de visualisation.
• Ajout de la possibilité de configurer la grille de dessin (Fichier -> Options -> Grille).

Autres améliorations :

• Ajout d’un paramètre permettant de régler la largeur de la bordure d’affichage (Fichier -> Options -> Visualisation -> Bordure autour de l’image CAO).
• Amélioration de la stabilité sous Wine.
• Corrections de bogues et améliorations des performances.

Téléchargez la dernière version d’ABViewer et essayez-la dès maintenant. Elle est gratuite pendant 30 jours.

VERSION D’ESSAI GRATUITE D’ABVIEWER 16

Si vous disposez d’un abonnement actif, vous recevrez ABViewer 16 gratuitement. Si vous possédez une licence perpétuelle, vous pouvez acheter une mise à jour à un prix spécial à https://fr.cadsofttools.com/products/abviewer/lifetime-license-upgrade/. Contactez-nous à info@cadsofttools.com, nous serons ravis de répondre à vos questions et de vous aider avec la mise à niveau.

Meilleures salutations,
L'équipe de CADSoftTools
